Saturday, April 19, 2014

Peralatan Yang Digunakan Dalam Gambar Teknik

Posted by Kuliah Kerja Nyata Lembah Sari Posted on Saturday, April 19, 2014 1 comment

PERALATAN DAN KELENGKAPAN GAMBAR TEKNIK



Ada beberapa peralatan didalam menggambar teknik dasar (gambar manual/tanpa komputer) yang harus diketahui berdasarkan fungsi dan cara penggunaannya. Walaupun pada saat sekarang sesuai dengan perkembangan zaman dan teknologi, serta tuntutan dunia industri, menggambar sudah menggunakan Program Autocad yang merupakan program aplikasi rancang bangun berbasis CAD (Computer Aided Desain) buatan autodesk incorporation. Tetapi untuk sampai ke aplikasi rancang bangun tersebut tentunya juga untuk gambar arsitektur, gambar sipil ataupun mesin diperlukan dasar-dasar gambar teknik yaitu menggambar secara manual. Sebagai dasar dan kaidah-kaidah penggambaran yang baik dan benar sesuai dengan standar ISO. Karena hasil dari gambar tersebebut jelas, mudah dibaca (dimengerti), serta dapat dilaksanakan. Karena gambar tersebut di bidang teknik merupakan salah satu bahasa atau alat komunikasi untuk di aplikasikan. Oleh karena itu di dalam menggambar dasar teknik perlu diketahui beberapa peralatan serta kelengkapan gambar teknik tersebut. beberapa peralatan gambar teknik antara lain sebagai berikut :

KERTAS GAMBAR
Berdasarkan jenis kertasnya, kertas gambar yang dapat kita gunakan untuk menggambar teknik adalah

1) Kertas Padalarang
2) Kertas manila
3) Kertas Strimin
4) Kertas roti
5) Kertas Kalkir

Di dalam menggambar teknik untuk ukuran kertas  gambar  sudah ditentukan berdasarkan standar ISO, yang mana ukuran pokok kertas gambar adalah A0.

Ukuran A0 adalah 1 m2 dengan perbandingan 2 : 1 untuk panjang : lebar.
Ukuran A1 diperoleh dengan membagi dua ukuran panjang A0.
Ukuran A2 diperoleh dengan membagi dua ukuran panjang A1.
Demikian seterusnya.......
Ukuran kertas gambar dapat dilihat pada Tabel di bawah ini.


Cara untuk menentukan ukuran kertas A0 A1 A2 A3 A4 di dalam gambar teknik dapat harus terlebih dahulu mengetahui ukuran kertas paling besar yang digunakan di dalam gambar teknik, yaitu ukuran kertas A0 yang ukuran pokoknya mempunyai luas 1 meter persegi (1 m2) atau 1 juta milimeter persegi (1.000.000 mm2). Untuk mendapatkan Ukuran kertas A0 tersebut secara benar berdasarkan standard internasional / ISO, maka digunakan rumus sebagai berikut :

Di bawah ini adalah berbagai macam jenis ukuran kertas menurut satuan inches dan satuan milimeters


MEJA GAMBAR

Meja gambar yang baik mempunyai bidang permukaan yang rata tidak melengkung. Meja tersebut dibuat dari kayu yang tidak terlalu keras misalnya kayu pinus. Sambungan papannya rapat, tidak berongga, bila permukaannya diraba, tidak terasa ada sambungan atau tonjolan. Meja gambar sebaiknya dibuat miring dengan bagian sebelah atas lebih tinggi supaya tidak melelahkan waktu menggambar. Meja gambar yang dapat diatur kemiringannya secara manual atau hidrolik. Manual pergerakan kemiringan dan naik turunnya dengan sistem mekanik, sedangkan meja gambar hidrolik kemiringan dan naik turunnya meja gambar menggunakan sistem hidrolik. Ukuran papan gambar didasarkan atas ukuran kertas gambar, sesuai dengan standar yang telah ditentukan. Tetapi dapat juga disesuaikan dengan kebutuhan, umumnya ukuran papan gambar lebar 90 cm, panjang 100 cm, tebal 3 cm


PENSIL GAMBAR

Pensil untuk menggambar lain dengan pensil yang digunakan untuk menulis, baik kwalitetnya maupun kerasnya. Pensil gambar umumnya tidak disertai karet penghapus pada salah satu ujungnya. Selain itu biasanya kekerasannya dicantumkan pada salah satu ujung pensilnya. Standard kekerasan pensil dapat dilihat pada tabel di bawah ini.

Berikut ini salah satu contoh jenis pensil gambar dengan kategori lunak 2B, digunakan untuk kelengkapan menggambar


PENSIL MEKANIK

Pensil mekanik banyak ragam dan jenisnya, antara batang dan isi pensil terpisah. Jika isi pensil habis dapat diisi ulang. Batang pensil tetap masih digunakan. Dalam menggambar teknik ada jenis pensil standar yang digunakan. Pensil mekanik tersebut salah satu merk standar yang digunakan adalah Staedtler, Rotring, Faber Castell. Pensil mekanik memiliki ukuran berdasarkan diameter mata pensil, misalnya 0,3 mm, 0,5 mm, dan 1,0 mm. Berikut ini salah satu contoh jenis pensil mekanik, digunakan untuk kelengkapan menggambar


PENGHAPUS

Penghapus yang dimaksud dalam peralatan gambar teknik disini adalah penghapus yang digunakan untuk kertas gambar. Jadi dapat digunakan 2 macam penghapus yaitu penghapus pensil dan penghapus tinta. Untuk penghapus pensil pada kertas gambar biasa ( putih ) umumnya hampir sama. Penghapus kertas gambar terdapat macam-macam  merk salahsatunya adalah Staedtler, Rotring, Faber Catell, demikian juga untuk penghapus tinta pada kertas kalkir.  Berikut ini salah satu contoh jenis penghapus gambar, yang digunakan untuk kelengkapan menggambar.



PENGGARIS SEGITIGA
Pada kelengkapan menggambar teknik adalah penggaris segitiga. Penggaris ini digunakan untuk menarik garis tegak, miring, atau pun sejajar. Ukurannya variatif dari yang kecil sampai yang besar. Bahan yang digunakan untuk penggaris segitiga adalah kebanyakan mika transparan karena ringan. Penggaris segitiga ini biasanya digunakan sepasang segitiga yaitu segitiga dengan sudut- sudut istimewa yaitu 45°–45° dan segitiga, dengan sudut 60°–30°.

RAPIDO

Rapidograp atau rapido merupakan alat kelengkapan menggambar teknik biasanya satu set komplit dengan yang lainnya. Rapido banyak digunakan dalam mendesain gambar arsitektur bangunan maupun bangunan sipil. Rapido juga memiliki ketebalan tertentu untuk menarik garis dengan ketebalan yang dikehendaki. Sehingga untuk membuat gambar dengan lebih dari satu ketebalan garis, diperlukan beberapa rapido. Untuk membedakan ketebalan garis yang diinginkan, pada umumnya masing-masing rapido diberi tanda corak warna yang berbeda-beda pada leher atau tutupnya.Sehinggga dengan rapido yang digunakan ketebalan garis, tinggi huruf maupun angka dari sablon huruf dapat disesuaikan. Macam-macam merk rapido yang dijual di pasaran, antara lain : rotring, staedler, faber castell, primuss, dan lain-lain.

JANGKA
Jangka merupakan suatu alat kelengkapan menggambar teknik digunakan untuk membuat gambar lingkaran, ellips, ataupun busur lingkaran. Jangka memiliki bentuk dua kaki, yang satu berbentuk runcing (jarum) dan yang satunya lagi bentuknya dapat diisi dengan ujung pensil, pulpen, trek pen, dan sebagainya. Penggunaan jangka bisa di setel atau di atur apabila akan membuat gambar suatu  bentuk lingkaran dengan jari-jari besar, dan apabila kaki jangka tersebut kurang panjang, maka salah satu kakinya harus disambung dengan kaki sambungan atau ditambahkan suatu alat tambahan apabila mau menggunakan rapido.

MAL DAN SABLON
Mal dan sablon ini meryupakan alat kelengkapan dalam menggambar teknik. Fungsi dari mal dan sablon ini untuk memudahkan dan mempercepat proses pengerjaan dalam membuat gambar, khususnya desain gambar-gambar arsitektur bangunan, sipil dan juga untuk menghasilkan bentuk gambar yang rapi, bersih dan menarik. Perbedaan anatara mal dan sablon antara lain yaitu
Mal terdiri dari beberapa jenis, yakni : mal lingkaran, mal ellips, mal kuping gajah, mal arsitek, dan lain-lain.
Sablon terdiri dari beberapa jenis, yakni : sablon huruf, sablon angka, sablon furniture, dan lain-lain.

Read More

Proyeksi Dalam Gambar Teknik

Posted by Kuliah Kerja Nyata Lembah Sari Posted on Saturday, April 19, 2014 No comments



  1. Gambar Proyeksi

Untuk menyajikan sebuah benda tiga dimensi pada sebuah bidang dua dimensi dipergunakan cara proyeksi.
Jika sebuah benda dilihat dari sebuah titik penglihatan O, seperti gambar 4.1 maka proyeksi dari benda ini pada bidang proyeksi P disebut proyeksi perpspektif dan gambarnya disebut gambar perspektif

Jika titik penglihatannya berada di tak terhingga, maka garis-garis proyeksi ( garis-garis penglihatan) menjadi garis sejajar, seperti pada gambar 4.2 . Proyeksi ini disebut proyeksi sejajar
Sedangkan proyeksi sejajar dibagi dua yaitu :
clip_image001 Proyeksi orthogonal, bila garis-garis proyeksi tegak lurus pada bidang proyeksi P
clip_image001[1] Proyeksi miring, bila garis-garis proyeksi membuat sudut dengan bidang proyeksi P
clip_image003
Gambar 4.1. Proyeksi Perspektif Gambar 4.2. Proyeksi Sejajar

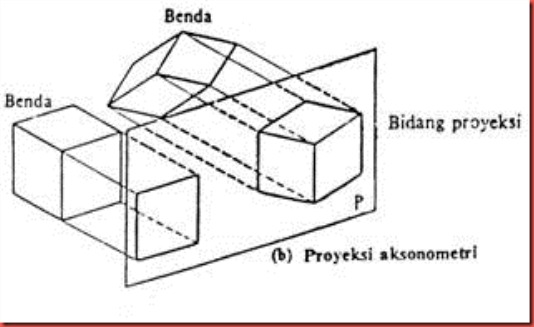

  1. Proyeksi Aksonometri

    ( sejajar yang tegak lurus)

Jika sebuah benda disajikan dalam proyeksi orthogonal dan salah satu bidang sisinya frontal ( sejajar bidang proyeksi) seperti tampak pada gambar 4.3a, hanya sebuah bidang saja yang tergambar pada bidang proyeksi, maka tiga muka dari benda itu akan terlihat serentak, dan gambar demikian memberi bentuk benda seperti sebenarnya( mudah dimengerti/dipahami bentuk bendanya) gambar 4.3b. Cara demikian disebut proyeksi aksonometri. Tiga bentuk proyeksi aksonometri adalah isometric, dimetri dan trimetric.
clip_image005
Gambar 4.3. Proyeksi Orthogonal

    1. Proyeksi Isometri

Sebagai contoh diambil sebuah kubus. Pertama-tama kubus ini diletakkan seperti pada gambar 4.4a. Kemudian kubus ini dimiringkan sehingga diagonal benda berdiri tegak lurus bidang vertical ( bidang proyeksi). Sudut antara bidang bawah kubus dan bidang horizontal menjadi 35o 16' Gambar 4.4b Jika kubus ini diproyeksikan pada bidang proyeksi akan menunjukkan ketiga bidang dari kubus . Dalam gambar proyeksi ini rusuk-rusuknya AB, AD dan AE ketiga-tiganya sama panjang dan saling berpotongan pada sudut yang sama pula, yaitu 120o. Pada gambar 4.4c diperlihatkan skala perpendekan dari rusuk-rusuknya pada gambar proyeksi, yaitu 0,82 dari panjang rusuk sebenarnya. Proyeksi demikian disebut proyeksi isometric
clip_image007
Gambar 4.4 Proyeksi isometri

    1. Proyeksi dimetri

Disebut proyeksi dimetri, bila skala perpendekan dari dua rusuk dan dua sudut dari ketiga sudut yang dibentuk oleh ketiga rusuk yang berpotongan pada satu titik adalah sama
clip_image009
Gambar 4.5 dimetri Gambar 4.6. Proyeksi trimetri

    1. Proyeksi trimetri

Proyeksi trimetric, bila skala perpendekan dari ketiga rusuk dan tiga sudut titik sama lihat gambar 4.6
Harga-harga dari sudut dan skala perpendekan dari proyeksi aksonometri yang khusus terdapat pada table dibawah ini
Tabel Sudut Proyeksi dan skala perpendekan

Cara Proyeksi
Sudut Proyeksi (o)
Skala Perpendekan
α
β
Sumbu x
Sumbu y
Sumbu z
Proyeksi Isometri
30
30
82
82
82
Proyeksi Dimetri
15
35
40
15
35
10
73
86
54
73
86
92
96
71
92
Proyeksi Aksonometri
20
30
30
35
45
10
15
20
25
15
64
65
72
77
65
83
86
83
85
92
97
92
89
83
86

  1. Gambar Isometri

Orang lebih menyenangi gambar isometric, karena gambar isometric dapat menyajikan benda dengan tepat, dan memerlukan waktu yang lebih singkat dibandingkan dengan cara proyeksi yang lain. Berikut contoh gambar isometric dengan berbagai kedudukan sumbu utama Gambar 4.7. Kedudukan sumbu isometric dipilih sesuai tujuan dan hasil yang akan memberikan gambar yang paling jelas.
clip_image011
Gambar 4.7 Kedudukan sumbu-sumbu isometric

Gambar isometric dari sebuah

benda dengan sebuah bidang miring

clip_image013
Gambar 4.8

  1. Proyeksi Miring

clip_image015
Gambar 4.9. Perbandingan beberapa jenis proyeksi miring proyeksinya miring terhadap bidang proyeksi. Pada proyeksi ini benda dapat diletakkan sesukanya tetapi biasanya permukaan depannya diletakkan frontal terhadap bidang proyeksi vertical. Dengan demikian bentuk permukaan depan tergambar seperti sebenarnya, yang juga terdapat pada proyeksi orthogonal. Sudut yang menggambarkan kedalamannya biasanya sudut 30, 45 dan 60 derajat terhadap sumbu horizontal yang disebut juga sudut proyeksi. Pada rusuk yang miring ini bila dipakai skala perpendekan= 0,5 dan sudut proyeksi 45o memberikan bentuk gambar yang jelas dan mudah dipahami seperti sebenarnya dan penggambarannya agak mudah.
Gambar 4.10 memperlihatkan gambar sebuah benda dalam proyeksi isometric dan proyeksi miring dapat dipakai sebagai perbandingan
clip_image017
Gambar 4.10 Perbandingan Gambar isometric dan gambar Proyeksi Miring

Cara-cara Proyeksi yang digunakan

dalam gambar teknik

  1. Dasar-dasar Proyeksi orthogonal

Untuk dapat memproyeksikan benda secara orthogonal ( tegak lurus) perlu kita pahami dasar-dasar proyeksi orthogonal. Benda tidaj lain dibatasi oleh bidang dan garis potong dari bidang bidang tersebut. Untuk dapat memproyeksikan benda tersebut, kita harus dapat memproyeksikan bidang dan garis. Untuk memproyeksikan bidang sama dengan memproyeksikan 2 garis yang berpotongan pada bidang tersebut. Sedang untuk memproyeksikan garis adalah sama dengan memproyeksikan dua titik yang tidak berimpit pada garis tersebut. Berikut contoh proyeksi titik pada bidang proyeksi gambar 5.1a proyeksi garis PG pada bidang proyeksi, masing-masing untuk PQ // bidang proyeksi. Gambar 5.1b, PQ terletak sebarang terhadap bidang proyeksi, gambar 5.1.c dan PQ tegak lurus bidang proyeksi gambar 5.1d sedang pada gambar 5.2 menunjukkan urut-urutan proyeksi orthogonal dari suatu benda pada satu bidang proyeksi.
clip_image003
Gambar 5.1. Proyeksi Orthogonal dari titik dan garis
clip_image005
Gambar 5.2. Proyeksi Orthogonal dari benda

  1. Proyeksi Orthogonal dalam gambar teknik

Dalam gambar teknik kita mengenal dua macam proyeksi, yaitu

a. Proyeksi Eropa atau proyeksi sudut pertama dan

b. Proyeksi Amerika atau proyeksi sudut ketiga

a. Proyeksi Eropa

Ketentuan dari proyeksi eropa, benda terletak antara pengamat dan bidang proyeksi. Cara memproyeksikan :
Benda yang akan kita proyeksikan harus kita rencanakan mana yang kita anggap sebagai pandangan depan, misalnya A adalah pandangan depan, B adalah pandangan atas, C adalah pandangan kiri, D Pandangan Kanan, E pandangan bawah, dan F pandangan Belakang ditunjukkan oleh anak panah pada gambar 5.3a. Ini menunjukkan dari arah mana pengamat/ orang akan memproyeksikan.
Kemudian benda kita masukkan kedalam kubus yang transparan ( tembus pandang) gambar 5.3b. Dengan kekentuan dari proyeksi eropa di atas, maka gambar proyeksi pandangan depan ( A) ada dibidang sisi belakang dari kubus, gambar proyeksi pandangan atas (B) ada di sisi bawah, gambar proyeksi pandangan kiri ( C) ada di sisi kanan, Gambar proyeksi pandangan kanan ( D) ada di sisi kiri, GAmbar proyeksi pandangan bawah (E) ada dibidang sisi atas dan gambar proyeksi belakang ada dibidang sisi depan Gambar 5.3b
Kemudian sebagian dari rusuk-rusuk dari kubus tersebut kita potong dan bidang sisinya kita rebahkan kebidang belakang dari kubus, sehingga menjadi satubidang dengan gambar proyeksi pandangan depan.
Bila garis-garis rusuk kubus tersebut kita hilangkan, maka terlihat hasil proyeksi eropa seperti pada gambar 5.3d
Ciri-ciri dari hasil proyeksi eropa :
    1. Pandangan atas terletak dibawah pandangan depan
    2. Pandangan kiri terletak dikanan pandangan depan
    3. Pandangan kiri terletak di kiri pandangan depan
    4. Panfangan bawah terletak di atas pandangan depan
clip_image007
Gambar 5.4. Proyeksi Eropah atau Proyeksi Sudut Pertama

b. Proyeksi Amerika

Ketentuan dari proyeksi amerika , bidang proyeksi terletak antara pengamat dan benda. Cara memproyeksikannya : Benda yang akan kita proyeksikan kita ambil sama dengan benda yang diproyeksikan dengan cara eropa, gambar 5.3.a, termasuk arah memandangnya.
Kemudian benda kita masukkan dalam kubus yang transparan ( tembus pandang) gambar 5.4a. Dengan ketentuan dari proyeksi amerika di atas, maka gambar proyeksi pandangan Depan (A) ada dibidang sisi depan kubus, gambar proyeksi pandangan atas (B) ada di bidang atas, Pandangan sisi kiri (C) ada di sisi kiri, pandangan sisi kanan (D) ada di sisi kanan , pandangan bawah (E) ada di sisi bawah, pandangan sisi belakang (F) ada di belakang lihat gambar 5.4a
Kemudian sebagian dari rusuk-rusuk dari kubus tersebut kita potong dan bidang sisinya kita rebahkan kebidang belakang dari kubus, sehingga menjadi satubidang dengan gambar proyeksi pandangan depan.
Bila garis-garis rusuk kubus tersebut kita hilangkan, maka terlihat hasil proyeksi Amerika seperti pada gambar 5.4c
Ciri-ciri dari hasil proyeksi Amerika :
    1. Pandangan atas terletak di atas pandangan depan
    2. Pandangan kiri terletak dikiri pandangan depan
    3. Pandangan kiri terletak di kanan pandangan depan
    4. Panfangan bawah terletak di bawah pandangan depan
clip_image009
Gambar 5.4. Proyeksi Amerika atau Proyeksi sudut ketiga

Fungsi dan Sifat Gambar sebagai Gambar Teknik

  1. Gambar Sebagai Bahasa Teknik
Gambar adalah sebuah alat komunikasi untuk menyatakan maksud dari seorang sarjana teknik. Oleh karena itu gambar sering juga disebut sebagai bahasa teknik atau bahasa untuk sarjana teknik.
Perbandingan antara bahasa dan gambar diperlihatkan pada tabel dibawah, dimana standard gambar merupakan tata bahasa dari suatu bahasa.
Penerusan informasi adalah fungsi yang penting untuk bahasa maupun gambar. Gambar bagaimanapun adalah bahasa teknik. Oleh karena itu diharapkan bahwa gambar harus meneruskan keterangan-keterangan secara tepat dan obyektif. Dalam hal bahasa, kalimat pendek dan ringkas mencakup keterangan – keterangan dan pikiran-pikiran yang berlimpah. Hal ini hanya dapat dicapai oleh kemampuan, katier dan watak sipenulis. Di lain pihak keterangan dan pikiran demikian hanya dapat dimengerti oleh pembaca yang terdidik
Keterangan-keterangan dalam gambar, yang tidak dapat dinyatakan dengan bahasa, harus diberikan secukupnya sebagai lambing-lambang. Oleh karena itu berapa banyak dan berapa tinggi mutu keterangan yang dapat diberikan dalam gambar tergantung dari bakat perancang gambar ( design drafter). Sebagai juru gambar sangat penting untuk memberikan gambar yang tepat dan mempertimbangkan pembacanya. Untuk pembaca, penting juga berapa banyak keterangan yang dapat dibacanya dengan teliti dari gambar.
Tabel 1 Bahasa dan gambar

Lisan Kalimat Gambar
Indra Akustik Visual Visual
Ekspresi Suara Kalimat Gambar
Aturan Tata bahasa Standard Gambar
  1. Fungsi Gambar
Fungsi gambar digolongkan menjadi tiga golongan berikut :
    • Penyampaian Informasi
Gambar mempunyai tugas meneruskan maksud dari perancang dengan tepat kepada orang-orang yang bersangkutan, kepada perencana proses, pembuatan, pemeriksaan, perakitan dan sebagainya. Orang-orang yang bersangkutan bukan saja orang-orang dalam pabrik sendiri, tetapi juga orang-orang dalam pabrik sub kontrak ataupun orang-orang asing dalam bahasa lain.
    • Pengawetan, Penyimpanan dan penggunaan keterangan
Gambar merupakan data teknis yang sangat penting sebagai bahan informasi untuk rencana-rencana yang akan dating shingga diperlukan cara-cara penyimpanan, kodifikasi nomor urut gambar dan lain-lain.
clip_image002
Gambar 1.1 Gambar 1.2
    • Cara-cara pemikiran dalam penyiapan informasi
Dalam perencanaan, konsep abstrak yang melintas dalam pikiran diwujudkan dalam bentuk gambar melalui proses, seperti gambar 1.3 misalntya. Pertama-tama analisa dan disintesa dengan gambar. Kemudian gambarnya diteliti dan dievaluasi. Proses ini diulang-ulang sehingga didapatkan gambar yang sempurna. Dengan demikian gambar tidak hanya melukiskan gambar, tyetapi berfungsi juga sebagai peningkat daya piker untuk perencana Gambar 1.4. Oleh karena itu sarjana teknik tanpa kemampuan menggambar akan kekurangan cara penyampaian keinginan maupun cara menerangkan.
clip_image004
Gambar 1.3 Gambar 1.4
  1. Sifat-sifat gambar
Sifat-sifat gambar dilihat dari tujuan gambar dapat diuraikan sebagai berikut
    • Internasionalisasi Gambar
Peraturan-peraturan gambar dimulai dengan persetujuan bersama antara orang-orang bersangkutan, dan kemudian telah menjadi bentuk standard perusahaan bersama dengan meluasnya dunia usaha, keperluan standar perdagangan dan standard nasional meningkat. Pada tahun-tahun terakhir ini peningkatan pembagian kerja secara intrnasional, perkenalan dengan teknologi asing, telah mengharuskan internasionalisasi standard gambar.
Agar supaya tujuan ini dapat dicapai, penunjukan-penunjukan dalam gambar harus sama secara internasional maupun ketentuan-ketentuan dan pengertian cara-cara penunjukan dan lambing harus diseragamkan secara Internasional. Lagipula suatu bahasa tertentu tidak boleh dicantumkan dalam gambar.
    • Mempopulerkan gambar
Dalam lingkungan teknologi tinggi, akibat dikenalnya teknologi, golongan yang harus membaca dan mempergunakan gambar meningkat jumlahnya. Akibatnya diperlukan cara mempopulerkan gambar, dan gambar harus jelas dan mudah, peraturan-peraturan dan standar, eksplisit sangat diperlukan
    • Perumusan gambar
Hubungan yang erat antara bidang-bidang industri seperti permesinan, stuktur, perkapalan, perumahan atau arsitektur, teknik sipil, masing-masing dengan kemajuan masyarakat teknologinya, tidak memungkinkan menyelesaikan suatu proyek dari satu bidang saja, bahkan lebih dari itu, telah menjadi suatu keharusan untuk menyediakan keterangan-keterangan gambar yang dapat dimengerti, terlepas dari bidang-bidang di atas. Untuk tujuan ini masing-masing bidang akan mencoba untuk mempersatukan dan mengidentifisir standar-standar gambar.
    • Penyederhanaan gambar
Penghematan tenaga kerja dalam menggambar adalah penting tidak hanya untuk mempersingkat waktu, tetapi juga untuk meningkatkan mutu rencana. Oleh karena itu penyederhanaan gambar menjadi masalah penting untuk menghemat tenaga menggambar.
    • Modernisasi gambar
Bersamaan dengan kemajuan teknologi, standar gambar juga telah dipaksa untuk mengikutinya, dapat disebutkan di sini cara-cara baru ( modern ) yang telah dikembangkan seperti misalnya pembuatan film mikro, berbagai macam mesin gambar otomatis dengan bantuan computer ( CAD – Computer Aided Design) dsb

Alat – alat Gambar dan Penggunaannya

Alat-alat gambar yang dipergunakan dalam bidang gambar teknik sipil terdiri atas pensil gambar, pena gambar, kotak jangka, penggaris, penggaris T, sepasang segitiga, mistar ukur, mistar skala, busur derajat, penghapus, mal bentuk ( sablon) papan gambar, meja gambar, mesin gambar dan kertas gambar.
Mutu dari suatu gambar ditentukan dari sarana ( alat-alat gambar) yang baik dan sumber daya manusianya yang mampu menguasai teknik gambar dan menggunakan alat-alat gambar dengan tepat. Dibawah ini akan dijelaskan mengenai pemilihan dan penggunaan alat-alat gambar secara tepat.

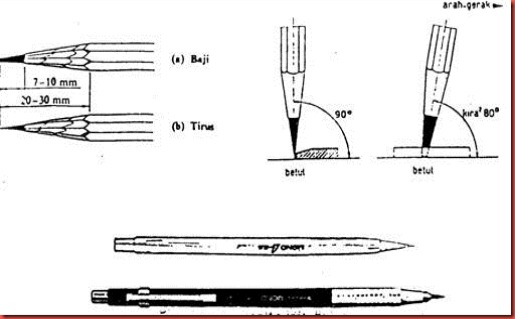

a. Pensil Gambar

Ada tiga golongan kekerasan pensil, yang masing-masing dibagi lagi dalam tingkat kekerasan. Golongan tersebut adalah keras (H), sedang (F) dan Lunak (B). Golongan keras dari 9H sampai 4H, golongan sedang dari 3H sampai B dan golongan lunak dari 2B sampai dengan 7B. Sayang sekali derajat kekerasan pensil ini masih belum standard sepenuhnya, karena itu dianjurkan menggunakan satu merek pensil saja agar tepat derajat kekerasannya.
Untuk menarik garis yang panjang dengan tebal yang sama ( konstan) sebaiknya pensil dibuat pipih ( baji) Gambar 2.1a, jadi jangan runcing/konis seperti gambar 2.1.b. Untuk membuat pensil pipih dapat digunakan kertas amplas.
Sekarang sudah banyak dipakai pensil yang diisi kembali ( pensil mekanik). Isi dari pensil ini mempunyai tingkat kekerasan yang bermacam-macam demikian juga dengan ukuran diameter isinya dapat disesuaikan dengan ukuran tebal garis sehingga tidak perlu lagi penajaman. Ukuran-ukuran yang ada adalah 0,3; 0,5; 0,7 dan 0,9 mm dan kekerasannya dapat dipilih dari HB atau F, H, 2H dan 3H
Supaya hasil dari garis yang dibuat dengan pensil tersebut baik, maka pensil terhadap mistar harus mempunyai sudut 90 derajat, sedang kecondongan dari arah gerakannya bersudut antara 80-90 derajat Gambar 2.2.
clip_image002
Gambar 2.1 dan Gambar 2.

b. Pena Gambar

Pena tarik: Ujung pena yang terbelah itu dapat diatur, hingga orang mendapatkan lebar/tebal garis yang bermacam-macam. Kedudukan waktu menggaris tegak lurus keatas gambar. Tinta harus didisi secukupnya, bila terlalu banyak/ sedikit akan menghasilkan garis yang tidak merata tebalnya. Pengisian tinta pada ujungnya tidak boleh sampai menempel dibagian luar, sehingga tinta akan menempel pada mistar gambar yang akan menyebabkan turun ke kertas gambar. Bila sudah diisi tinta secukupnya , harus secepatknya digunakan, bila tidak digunakan untuk waktu lama akan mongering dan harus dibersihkan lagi

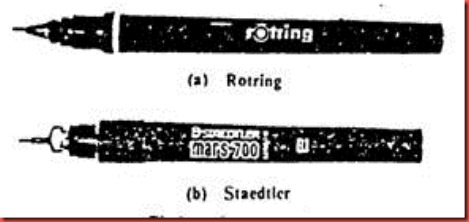

Rapido : pena ini mempunyai ujung ( mata pena) dengan macam-macam ukuran seperti pensil mekanis. Banyak keuntungan dari pena Rapido ini bila dibandingkan dengan pena tarik :
i. Tidak sering-sering mengisi tinta, sehingga dapat menghemat waktu
ii. Tidak berada dalam tabung sehingga tidak mudah tumpah, pada pena tarik tinta berada pada mulut pena dan berhubungan langsung dengan udara luar, sehingga cepat kering dan mudah tumpah
iii. Tebal tipisnya sangat akurat, sebab ada macam-macam pemilihan mata pena dengan ukuran tebal yang sudah tepat, tidak perlu menyetel/ memeriksa tebal lagi. Saat ini pena tarik sudah ditinggalkan
clip_image004
Gambar 2.4
Untuk mendapatkan hasil gambar tinta yang baik , kerjakan anjuran-anjuran di bawah ini :
1) Pertama-tama gambarlah semua lingkaran, busur lingkaran atau garis lengkung. Lebih mudah menyambung garis lurus pada garis lengkung daripada sebaliknya.
2) Semua garis lurus digambar berikutnya. Garis-garis tegak lurus digambar dari kiri ke kanan dan semua garis mendatar dari atas ke bawah gb 2.5. Dengan demikian garis-garis mempunyai cukup waktu untuk mongering dan kemungkinan " merusak " garis akan berkurang. Garis yang kering juga diperlukan untuk garis yang berpotongan. Jika tidak maka hasilnya seperti pada gb. 2.6.
clip_image006
Garis Horisontal Garis vertical Pertemuan
Gambar 2.5 Gambar 2.6

c. Jangka

Ada tiga macam jangka yang dipakai untuk menggambar
1) Jangka biasa dengan kaki lurus dengan jarum yang dapat dirubah-rubah sudutnya dengan sekrup dan kaki yang satunya dapat diperlengkapiny dengan tiga macam :
a) Sambungan kaki dengan pensil
b) Sambungan kaki dengan tinta ( disambung dengan rapido)
c) Sambungan kaki dengan jarum
Dengan alat penyambung ( memperpanjang kaki jangka) dapat dihasilkan lingkaran dengan jari-jari 250 mm. Jika diinginkan lingkaran dengan jari-jari yang lebih besar maka dipakai jangka batang. Gb. 2.9.
2) Jangka orlean, digunakan untuk menggambar lingkaran dengan jari-jari yang kecil seperti misalnya untuk pembulatan Gb. 2.10
3) Jangka pegas, kedua kakinya ditahan oleh pegas dibagian atas, untuk menyetel kaki-kakinya dipakai sekrup. Keuntungannya pada waktu digerakkan jari-jarinya tidak mudah berubah dan dapat digunakan untuk jari-jari yang kecil dan besar tergantung dari besarnya jangka tersebut dan dapat dipakai untuk pensil dan tinta.
Dalam menggunakan jangka harus diusahakan agar supaya kedua kakinya tegak lurus pada kertas gambar dan tahanlah dengan tekanan dan putaran yang konstan untuk dapat menghasilkan tebal garis yang sama.
Dewasa ini terdapat sablon lingkaran untuk menggunakan lingkaran-lingkaran kecil. Hal ini hanya untuk mempermudah dan mempercepat waktu gambar.
clip_image008

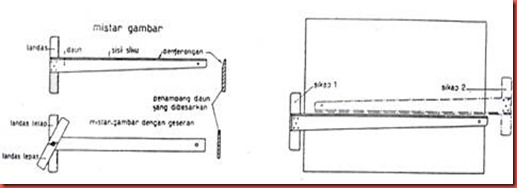

d. Penggaris/ mistar gambar

Penggaris T terdiri dari landasan ( kepala) dan daun, sehingga membentuk huruf T, disebut pula penggaris T. Biasa digunakan untuk membuat garis horizontal yang panjang dengan menekankan landasannya pada tepi kiri papan gambar dan menggesernya ke atas dan ke bawah. Jenis lain dari penggaris T adalah yang landasannya dua, satu landasan tetap dan yang lain dapat bergerak. Dengan mengatur sudut yang dikehendaki dari landasan yang dapat bergerak ini orang dapat membuat garis panjang yang tidak horizontal ( miring ). Untuk menarik garis dengan pensil/ tinta dipakai permukaan penggaris yang condong bukan yang tebal, lihat penampung dari penggaris Gb. 2.11
Ukuran dari penggaris T ini biasanya dibuat dari seluloid/mika yang tahan terhadap perubahan cuaca yaitu panas dan dingin, selain itu juga transparan ( tembus pandang ) Untuk memeriksa kelurusan dari penggaris ini diperlukan penggaris T yang sudah diperiksa kelurusannya, kemudian permukaan yang dipakai untuk menggaris dari kedua penggaris T itu dipertemukaan di atas papan gambar seperti Gb 2.11. bila berimpit betul-betul dan tidak ada yang renggang berarti T itu lurus.
clip_image010
Gambar 2.11 Penggaris T

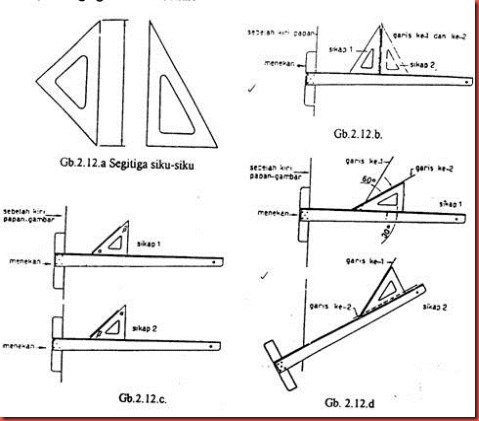

e. Segitiga Siku-siku

Sepasang segitiga siku-siku terdiri dari siku-siku sama kaki dan sebuah segitiga siku-siku 30° dan 60°, dimana panjang sisi miring segitiga siku-siku sama kaki hampir sama panjang dengan siku-siku yang terpanjang dari segitiga yang kedua ( sudut 30° dan 60°) lihat gb 2.12a. Saat ini banyak dipakai segitiga siku-siku yang dibuat dari seluloid/mika yang tahan cuaca.
clip_image012

f. Busur Derajat

Busur derajat dibuat dari alumunium atau palstik, biasanya busur derajat ini mempunyai garis-garis pembagi dari 0° sampai dengan 180° gambar 2.15
clip_image014
Gambar 2.15

g. Mesin Gambar

Mesin gambar adalah sebuah alat yang dapat menggantikan alat-alat gambar lainnya seperti busur derajat, penggaris T, segitiga, mistar, mistar skala dsb. Keuntungannya dapat mempercepat penyelesaian gambar dibawah. Alat ini dapat digunakan untuk menarik garis-garis sejajar, garis tegak lurus dengan mudah. Penggaris yang dipasang pada alat ini bisa diganti-ganti sesuai dengan skala yang ingin dipakai 1:1; 1:2 ; 1:5; 1:10 dsb. Sepasang penggaris tegak lurus tersebut dapat digerakkan bebas disemua permukaan papan gambar

h. Kertas Gambar dan ukurannya

Sesuai dengan tujuan gambar, bermacam-macam kertas gambar dipakai, seperti misalnya kertas gambar putih, kertas kalkir dsb. Untuk gambar tata letak ( perencanaan awal) biasanya dipakai kertas gambar putih yang permukaannya tidak berbulu atau kasar dan menggunakan pinsil. Sedangkan untuk gambar kerja yang biasanya dibutuhkan lebih dari satu untuk diperbanyak biasanya menggunakan kertas kalkir
1) Ukuran Kertas A
Ukuran X( MM) Y(MM) B( garis tepi)
A0 841 1189 10 ( 20) MM
A1 594 841 10
A2 420 594 10
A3 297 420 10
A4 210 297 10
A5 148 210 10
2) Ukuran Kertas B
Ukuran kertas seri B0 adalah : luasnya = √ 2 m2 dan perbandingan panjang dan lebar = 1 : √ 2. Dengan cara penyelesaian yang sama seperti seri A0 maka didapat ukuran kertas seri B0: panjang x = 1414 mm dan lebar y = 1000 mm B1 : x = 1000 dan y = 707 mm; B2 : x = 707 mm dan y = 500 mm dst.

Garis dan Huruf

  1. Macam garis dan tebal garis

Didalam menggambar teknik bentuk dan tebal garis sesuai dengan penggunaanya seperti contoh dibawah ini ;

Jenis
Macam Garis Contoh-contoh Penggunaan
A clip_image001 0,6
0,8		 Garis tebal 1. Garis benda langsung terlihat
2. Garis tepi
B clip_image002 0,1
0,2		 Garis tipis 1. Garis penunjuk ukuran, garis Bantu, garis penunjuk
2. Garis arsir
3.Garis untuk Penampung yang diputar ditempat
4. Garis khayal yang terjadi dari perpotongan yang dibulatkan
C clip_image003 0,1
0,2		 Garis bebas tipis 1. Garis potong, yang menghilangkan sebagian benda
2. Garis batas antara bagian benda yang dipotong dan sebagian dalam pandangan
D clip_image004clip_image005 0,3
0,4		 Garis sedang ( putus-putus) Garis benda yang terhalang/tidak langsung terlihat
E clip_image006 0,1
0,2		 Garis tipis ( strip titik) 1. Garis sumbu
2. Garis potomg penampang

  1. Huruf dan angka

Ciri-ciri yang perlu pada huruf dan angka dalam gambar teknik, ialah ; jelas dan seragam dalam ISO 3098/1-1974 diberikan contoh-contoh huruf dan angka, satu untuk huruf miring dan satu untuk huruf tegak, kedua-duanya boleh digunakan Pada gambar 3.3 dicontohkan untuk huruf dan angka yang miring
ABCDEFGHIJKLMNOPQRSTUVWXYZ
0123456789 ~!@#$%^&*()_+|
Bentuk Huruf Miring ISO
Ukuran huruf
Tinggi h dari huruf besar diambil sebagai dasar ukuran. Daerah standar tinggi huruf adalah sebagai berikut : 2,5;3,5;5;7;10; 14; dan 20 mm
Tinggi h ( huruf besar) dan c ( tinggi huruf kecil) tidak boleh kurang dari 2,5 mm. Bila terdapat gabungan antara huruf besar dan kecil, dengan huruf kecil setinggi 2,5 mm, maka h akan menjadi 3,5 mm
Tebal huruf d ditentukan oleh dua perbandingan standard d/h, yaitu antara d/h = 1/14 dan d/h = 1/10. Perbandingan yang dianjurkan untuk tinggi huruf-huruf kecil, jarak antara huruf-huruf, ruang minimum antara garis dasar dan jarak antara perbatasan-perbatasan diberikan pada table berikut :
clip_image008

Huruf A ( d= h/14)


Sifat Perbandingan ukuran
Tinggi huruf h
Tinggi huruf besar
Tinggi huruf kecil c
(tanpa tangkai dan kaki)		 (14/14)h
(10/14)h		 2,5 3,5
2,5		 5
3,5		 7
5		 10
7		 14
10		 20
14
Jarak antar huruf a
Jarak minimum antara garis b
Jarak minimum antara perkataan e		 (2/14)h
(20/14)h
(6/14)h		 0,35
3,5
1,05		 0,5
5
1,5		 0,7
7
2,1		 1
10
3		 1,4
14
4,2		 2
20
6		 2,8
28
8,4
Tebal huruf d (1/14)h 0,18 0,25 0,35 0,5 0,7 1 1,4
Catatan : Jarak antara dua huruf a boleh dikurangi setengahnya, bila mana ini memberi efek visual yang lebih baik : seperti misalnya LA,TV dsb, d,h,I,a sama dengan tebal huruf d

Huruf B ( d= h/10)


Sifat Perbandingan ukuran
Tinggi huruf h
Tinggi huruf besar
Tinggi huruf kecil c
(tanpa tangkai dan kaki)		 (10/10)h
(7/10)h		 2,5 3,5
2,5		 5
3,5		 7
5		 10
7		 14
10		 20
14
Jarak antar huruf a
Jarak minimum antara garis b
Jarak minimum antara perkataan e		 (2/10)h
(14/10)h
(6/10)h		 0,5
3,5
1,5		 0,7
5
2,1		 1
7
3		 1,4
10
4,2		 2
14
6		 2,8
20
8,4		 4
28
1,2
Tebal huruf d (1/10)h 0,25 0,35 0,5 0,7 1 1,4 2
Catatan : Jarak antara dua huruf a boleh dikurangi setengahnya, bila mana ini memberi efek visual yang lebih baik : sepert

Read More
Subscribe to: Posts (Atom)
